CablePilot
Schema
DisponibileProgetti a più pagine con simboli IEC, pagine unifilari e multifilari, cornice, cartiglio e stile di disegno dell’azienda.
IEC 60617IEC 81346IEC 61082ISO 5457CAD elettrico per costruttori di macchine e quadri
Disegna lo schema una volta. Morsetti, cavi, distinta e quadro seguono.
Libero e open source, funziona sul tuo computer, i tuoi file restano tuoi.
Versione 0.1.0 · 4/10 milestone completate · La prima versione non è ancora uscita.
Il ciclo della demo verrà mostrato qui quando sarà registrato dall’app reale.

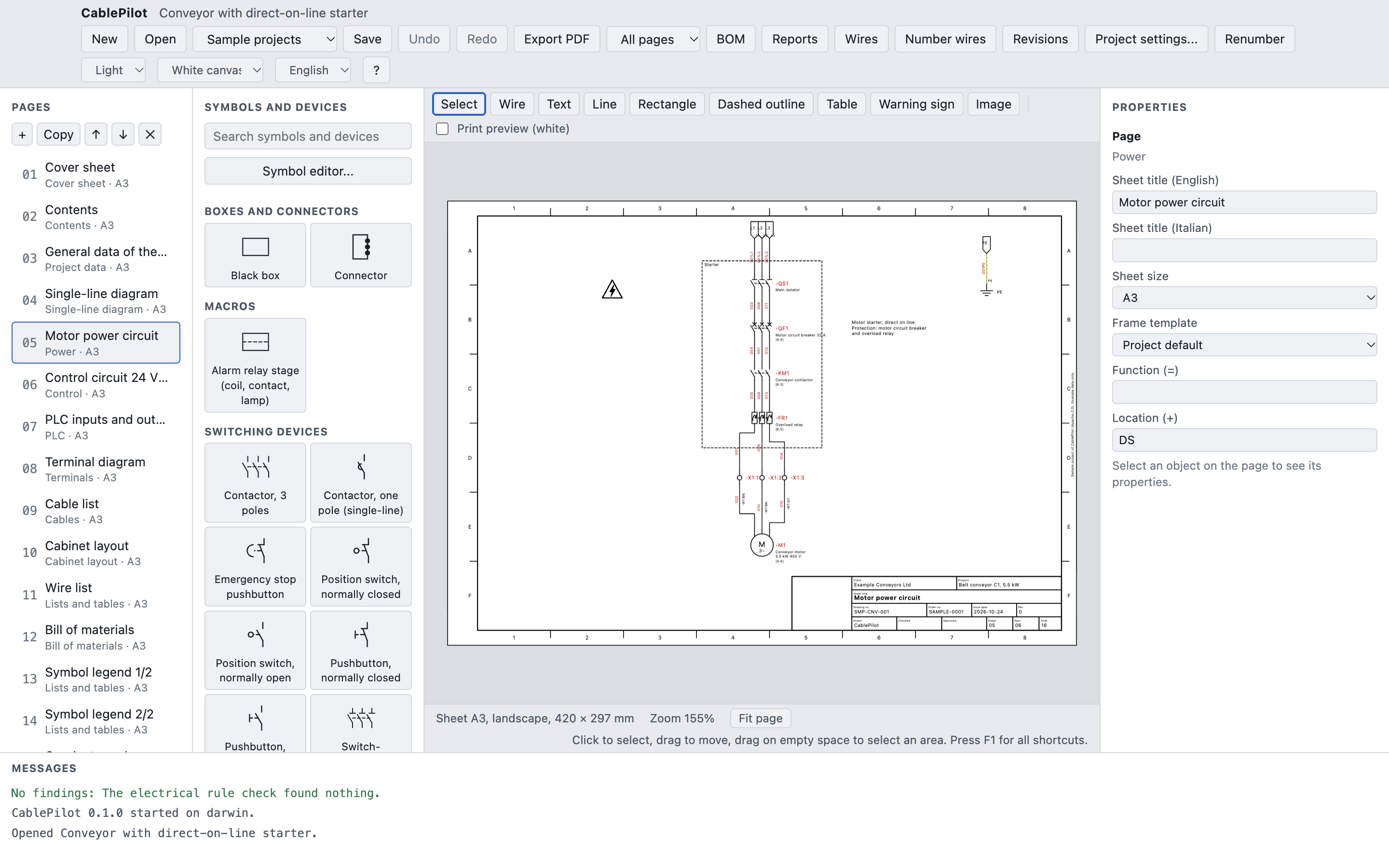

Nell’app oggi
Un blocco per area funzionale. Un’etichetta indica se è disponibile o ancora pianificata, e in quale milestone. Le etichette seguono la roadmap nel repository.
Dispositivi e riferimenti incrociati

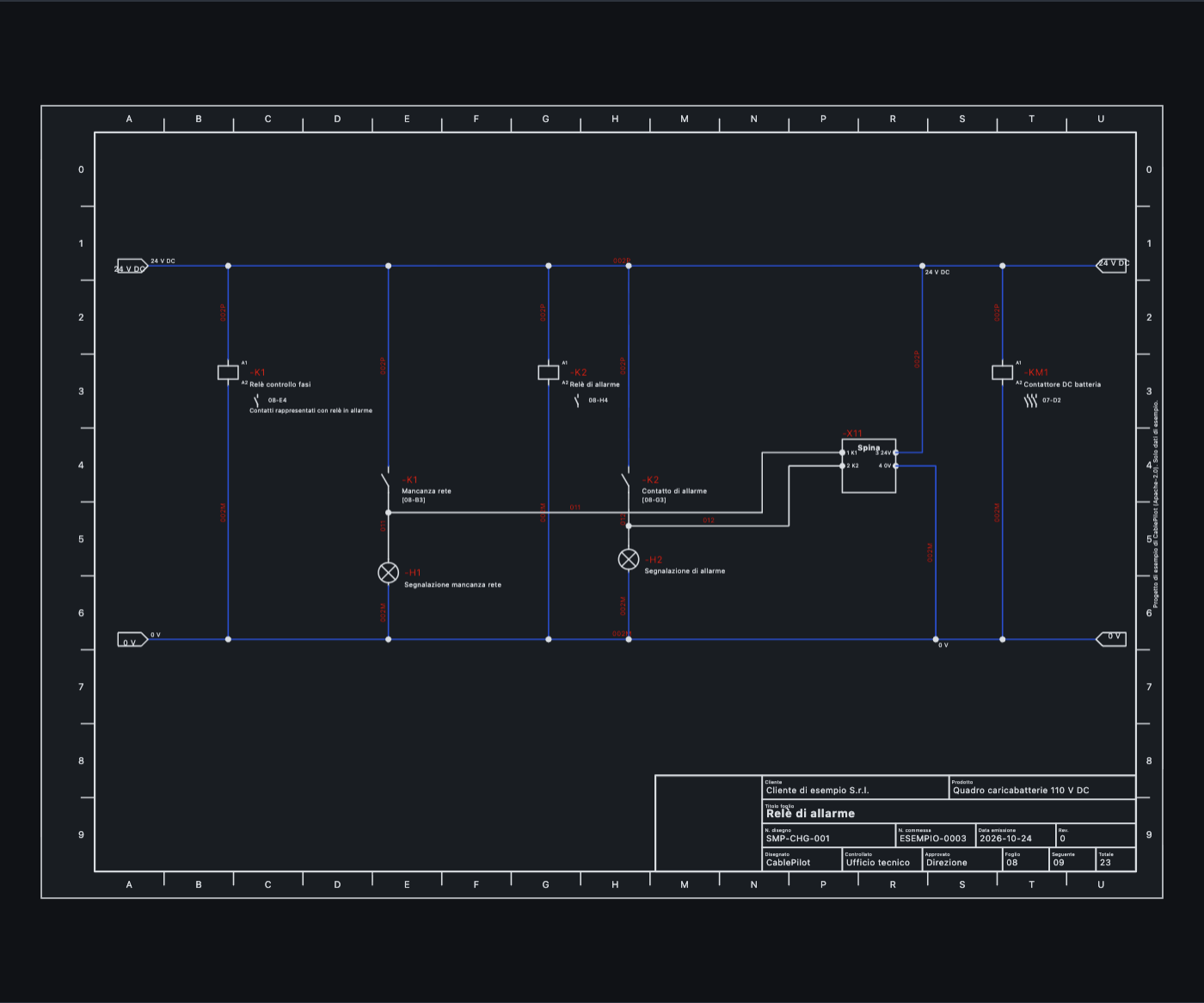

DisponibileUn dispositivo, più rappresentazioni, contato una sola volta in distinta e con riferimenti incrociati nei due sensi. Connettori con pin nominati, macro, assiemi annidati.
IEC 81346IEC 61439
Conduttori e report

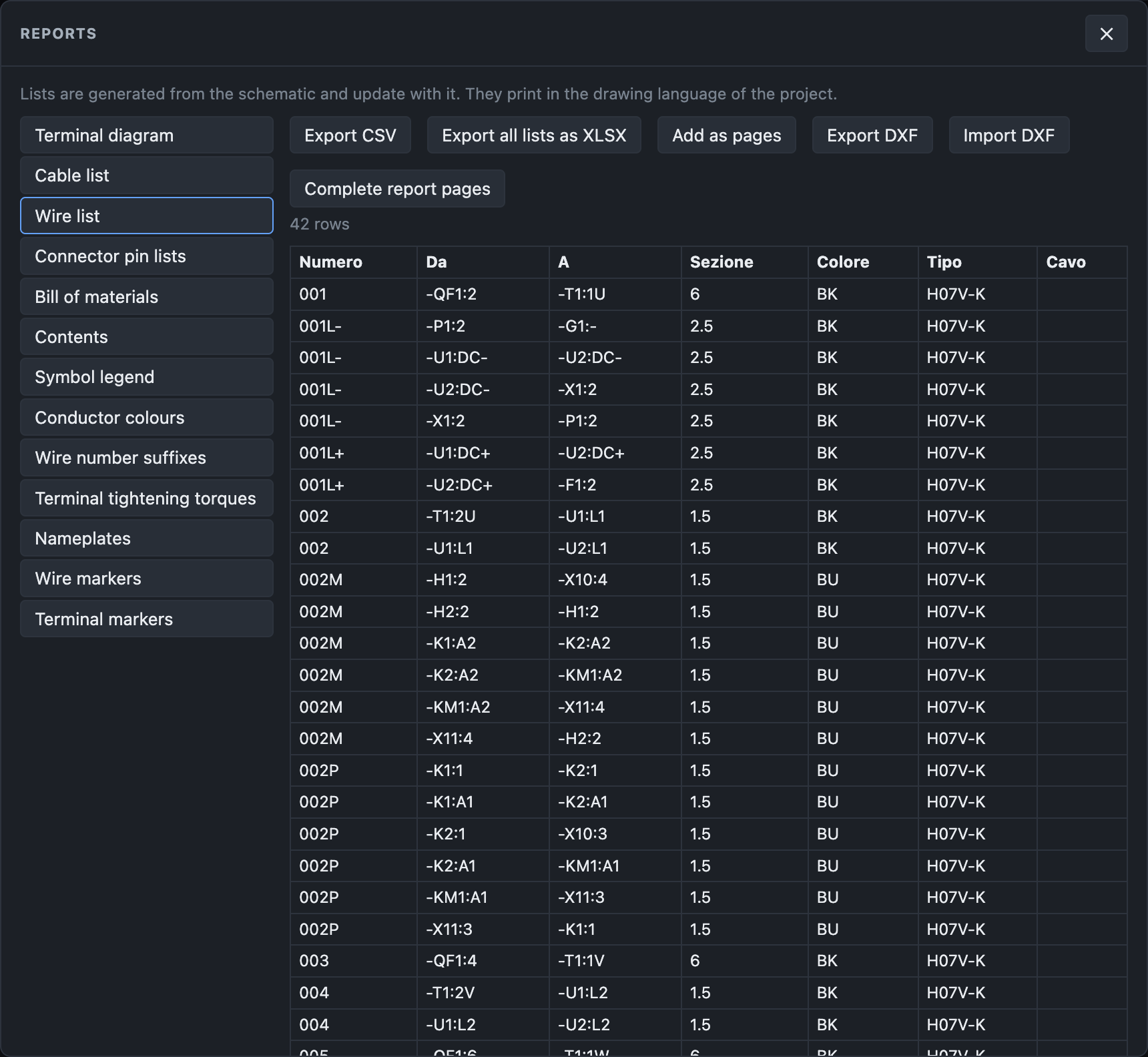

DisponibileNumerazione automatica dei conduttori, schemi morsettiere, liste cavi e fili, targhette ed esportazioni, tutto generato in tempo reale dallo schema.
IEC 60204-1IEC 60445IEC 60757Controlli e revisioni
Pianificato (M4)Un controllo continuo delle regole elettriche con correzioni in un clic, revisioni emesse, copertina generata e confronto fra due revisioni.
IEC 60364-5-52IEC 60204-1PLC
Pianificato (M5)Rack PLC e schede I/O come dispositivi, panoramica delle assegnazioni I/O ed elenchi di tag nei formati accettati dai tool di ingegneria.
Layout del quadro
Pianificato (M6)Piastra di montaggio in scala in 2D con quote e vista laterale, vista 3D, riempimento delle canaline e DXF di foratura.
IEC 61439
Un set di disegni completo

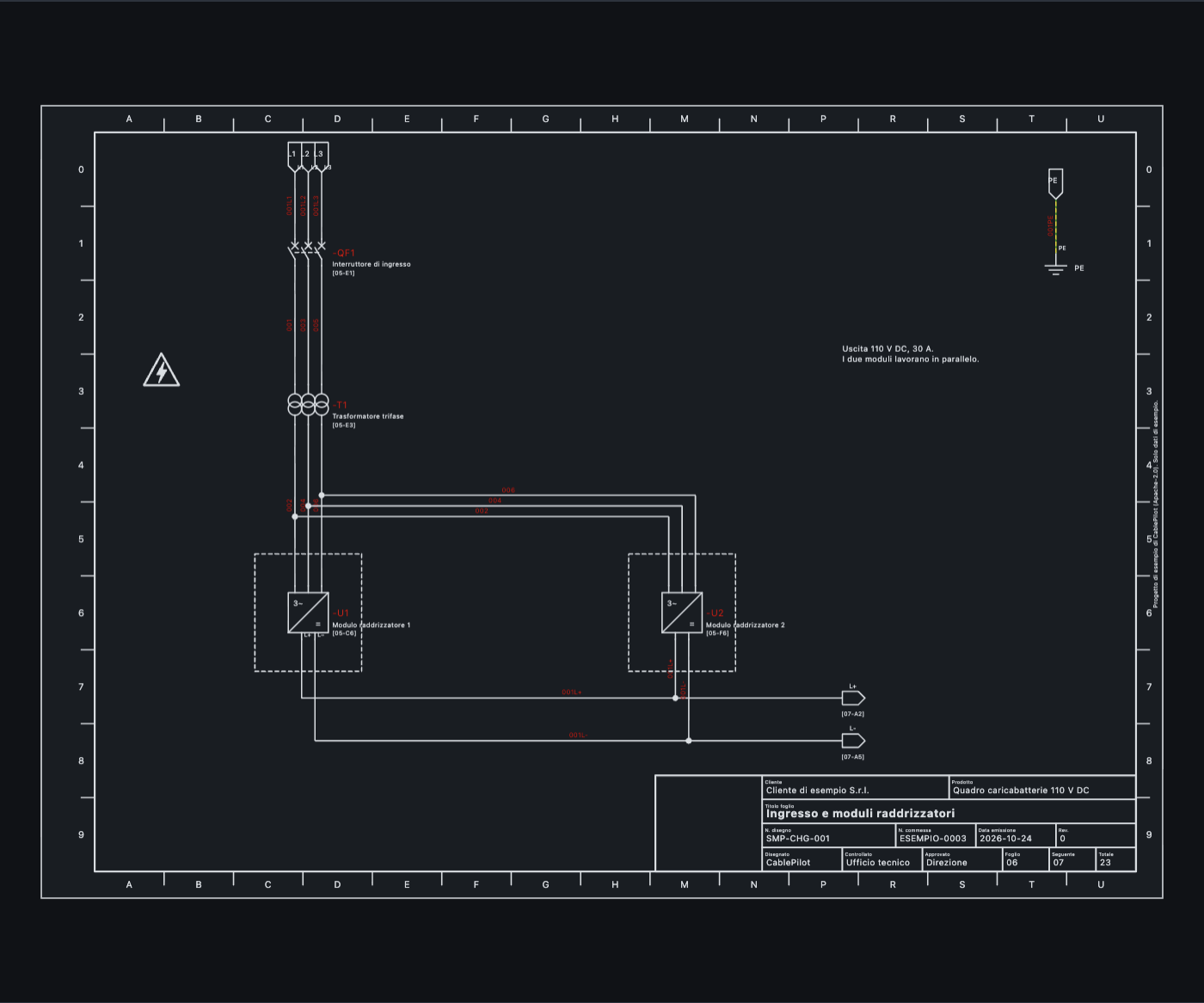

Ciò che riceve il laboratorio, stampato dal progetto senza nulla da disegnare a mano dopo. Le miniature sono pagine del campione del caricabatterie in corrente continua, create dall’app reale.

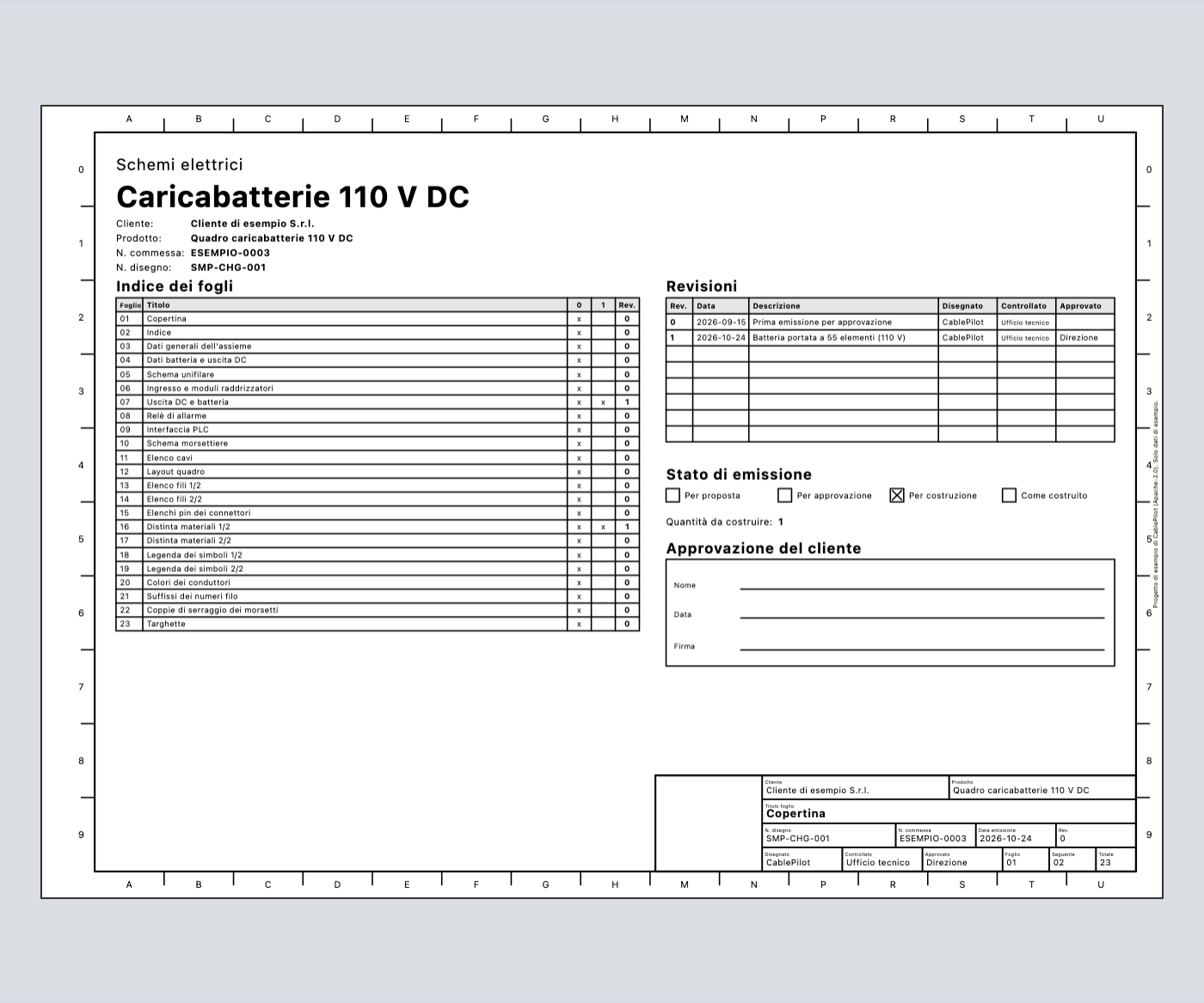

Copertina con revisioni

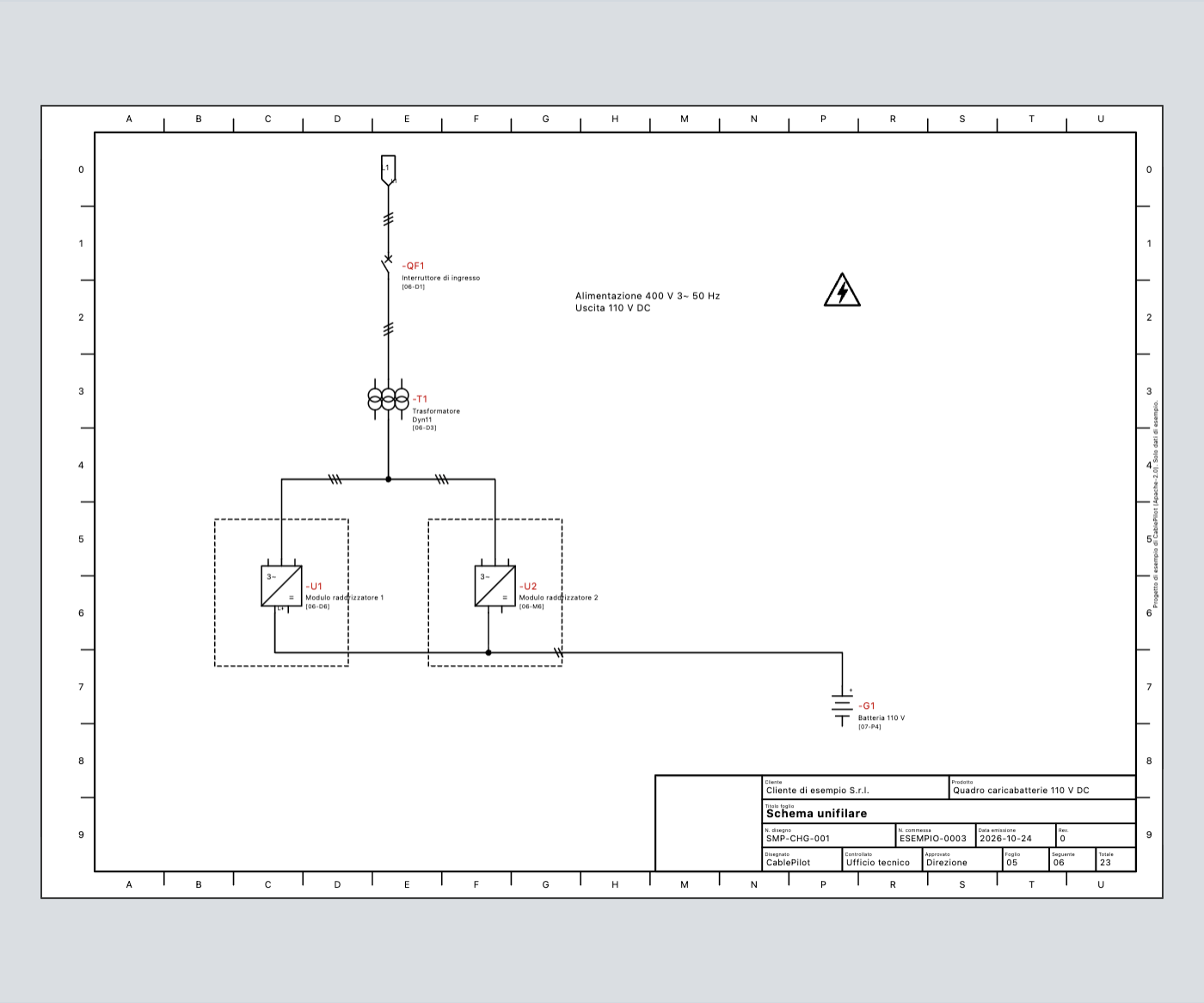

Unifilare

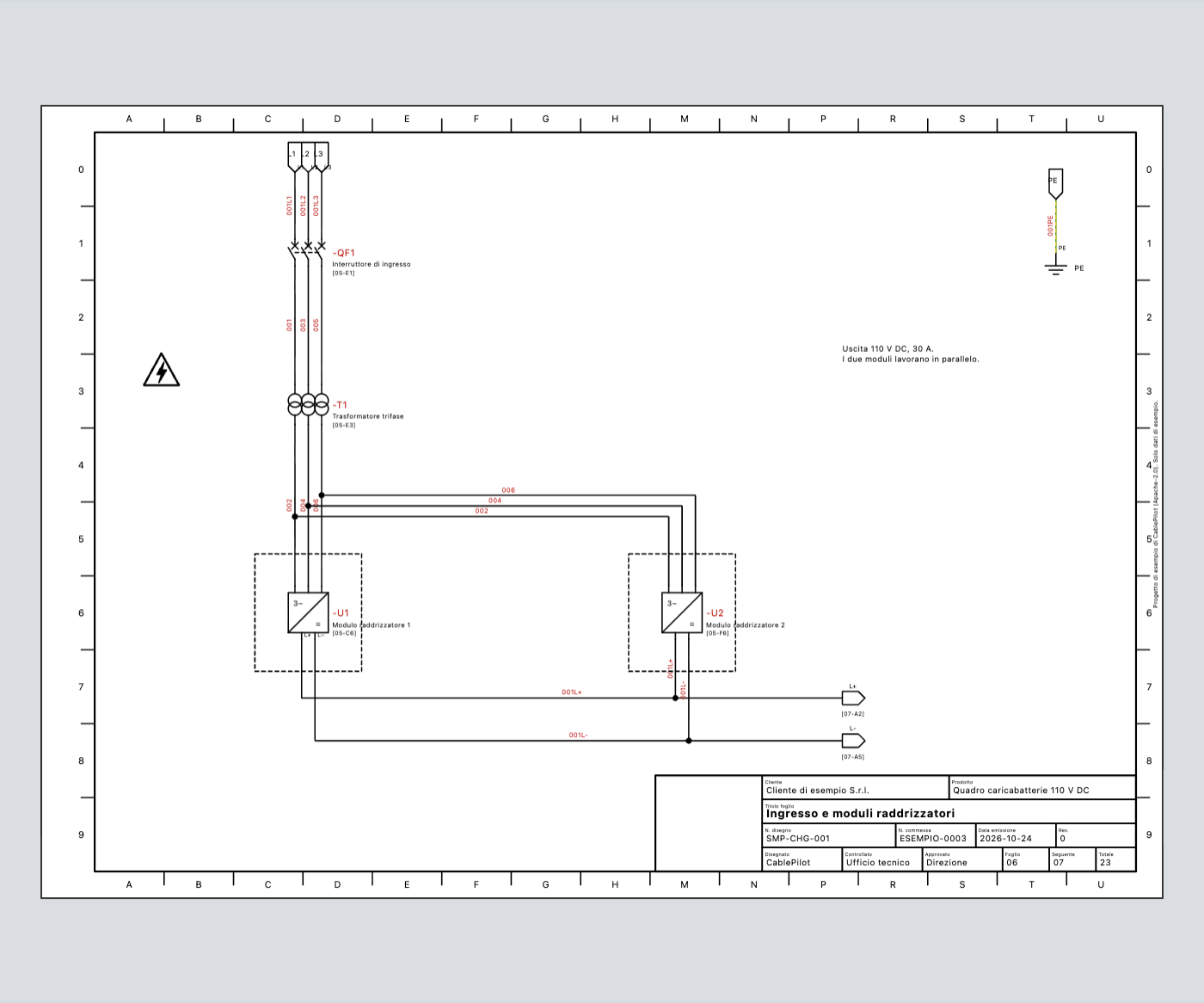

Multifilare

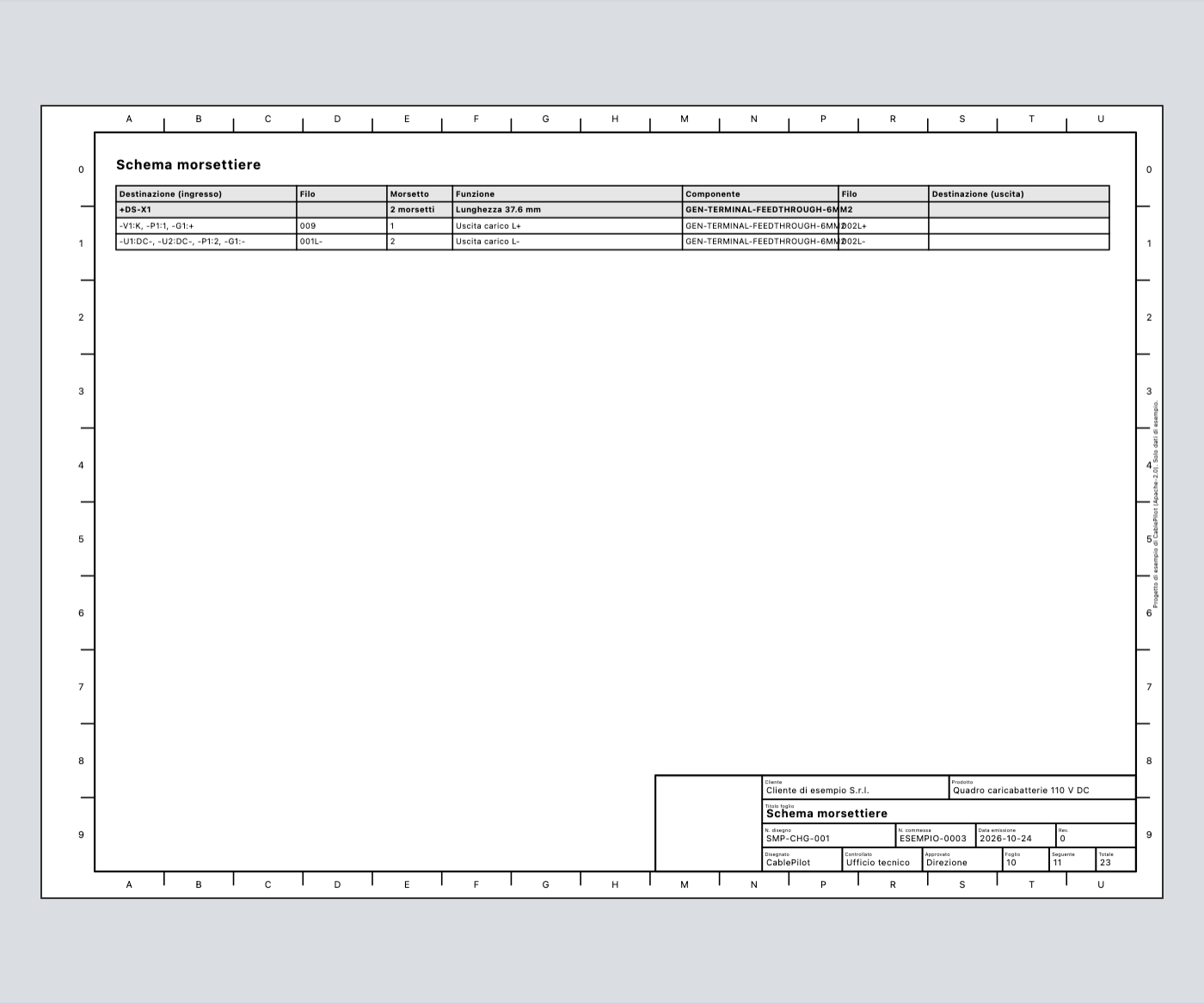

Morsettiere- Layout del quadro

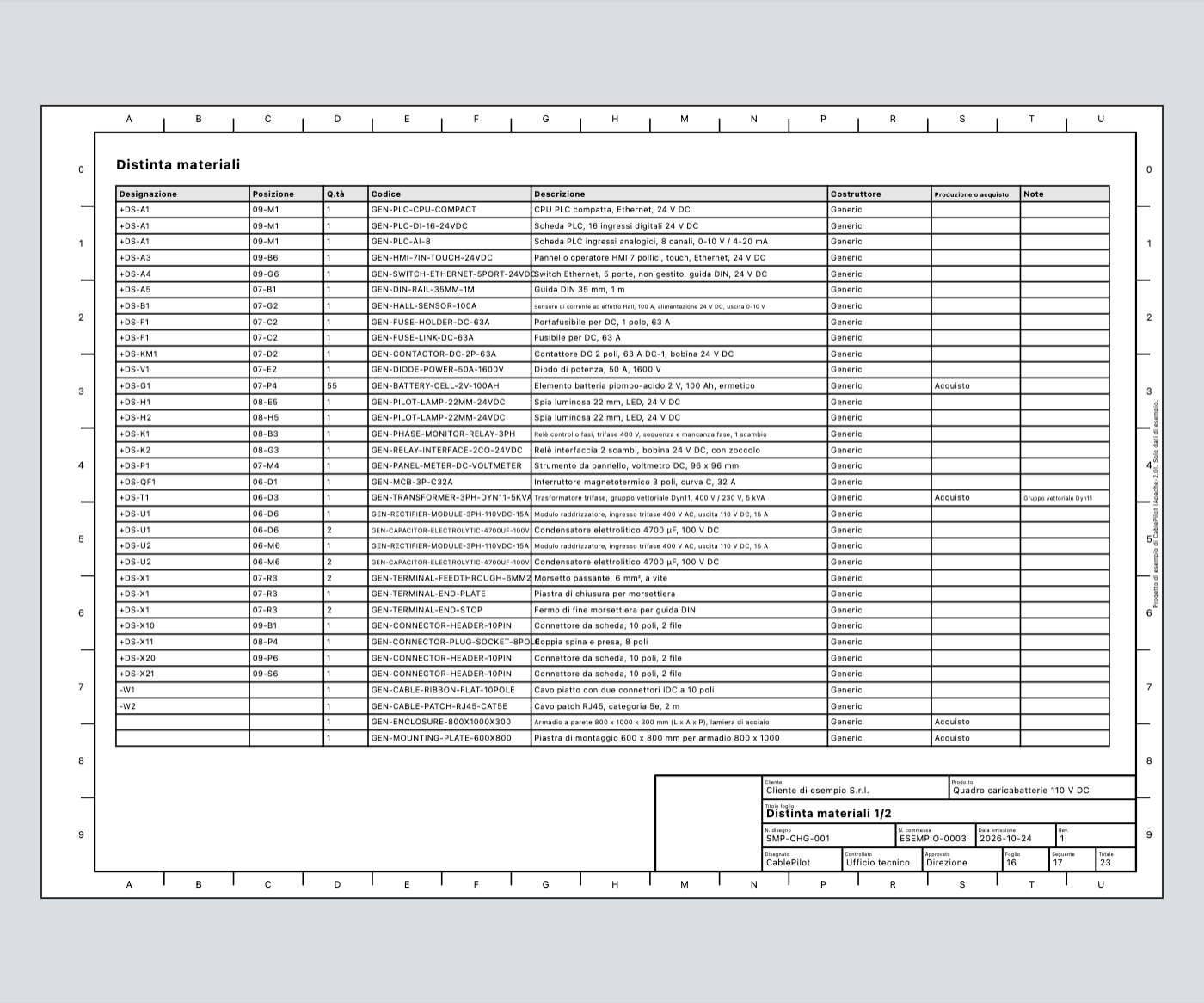

Distinta materiali
IA integrata, decidi tu
In arrivo nella prossima versione
È pianificato un assistente facoltativo con la tua chiave API. Proporrà, e tu accetti o rifiuti. L’app è pienamente utilizzabile anche senza.
Esempi di richieste
- Aggiungi un avviatore stella-triangolo per un motore da 7,5 kW a pagina 5
- Rinumera i conduttori delle pagine da 3 a 8
- Perché il controllo dice che Q3 è troppo piccolo?
Una proposta, con una fonte su ogni affermazione
- Letto da questo progetto
- Una norma e un articolo
- Una voce della libreria
- Suggerimento: da confermare, con le sue ipotesi
Accetta Rifiuta
I valori elettrici proposti dall’assistente sono sempre indicati come suggerimenti e devono essere confermati dal progettista.
Perché CablePilot
Prima di tutto locale
Funziona sul tuo computer. Nessun account, nessun cloud, nessun tracciamento.
Formato aperto
I progetti sono JSON versionato che si confronta bene in Git. PDF, DXF e CSV o XLSX in uscita. Nessun vincolo.
Valori con fonte
Ogni regola e valore di tabella cita norma e articolo. Ciò che non abbiamo potuto verificare è elencato, non spacciato per certo.
Open source
Apache-2.0. Leggilo, modificalo, costruiscici sopra.
Il confronto
Facciamo solo affermazioni che possiamo sostenere. Questa tabella mostra cosa offre CablePilot e quando. Le colonne degli altri strumenti vengono aggiunte solo dopo aver verificato ogni affermazione sulla documentazione del produttore.
| Funzione | CablePilot |
|---|---|
| Licenza open source (Apache-2.0) | Disponibile |
| Funziona in locale, senza account | Disponibile |
| Schemi a più pagine con simboli IEC | Disponibile |
| Liste morsetti, cavi, fili e distinta in tempo reale | Disponibile |
| Controllo continuo delle regole elettriche | Pianificato (M4) |
| Layout del quadro in scala con vista 3D | Pianificato (M6) |
| Set di disegni di produzione con revisioni e copertina | Pianificato (M4) |
| Assistente IA facoltativo con la tua chiave | Pianificato (M7) |
La demo
Registrazione in corso. La demo è registrata dall’app reale da uno script, così può essere rifatta ogni volta che l’interfaccia cambia.
Formati e download
Formati di esportazione
Set di disegni PDF, DXF (anche in ingresso), liste CSV e XLSX, file KiCad dalla fase 2.
Download per sistema
Nessuna versione è ancora pubblicata. Questo pulsante apre la pagina delle versioni su GitHub.
